已裝修好房子的業主

常常會為以下問苦惱



老房子可以加裝暖氣么？

會破壞整體房屋的美觀度么？

安裝的周期會影響正常生活么？

使用過程和清洗方便么？



德國集美科明裝采暖管道專用蓋槽系統為您解除一切對寒冷的畏懼!

  集美科系列明裝槽板特點：
1.   耐高溫不變形  熱變形溫度達到80℃
2.   柔韌輕便耐沖擊100%的PVC原生料
3.   安裝靈活簡便 精巧的結構使安裝省時省力
4.   環保衛生無揮發無填充料、塑化劑和潤滑劑

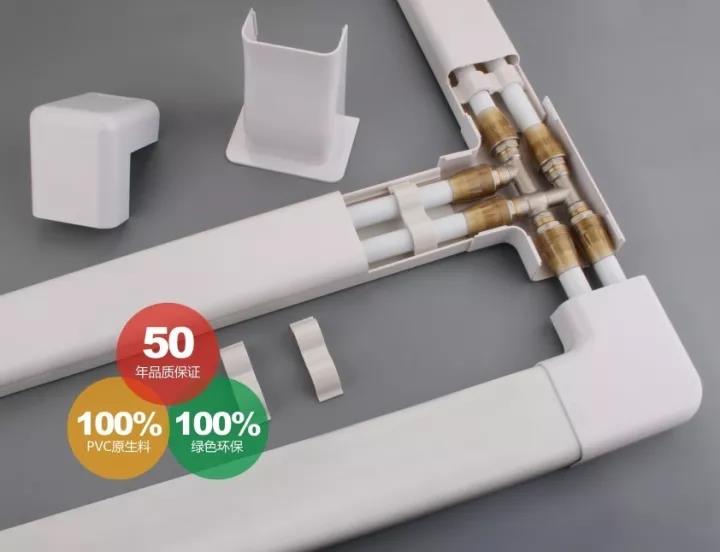

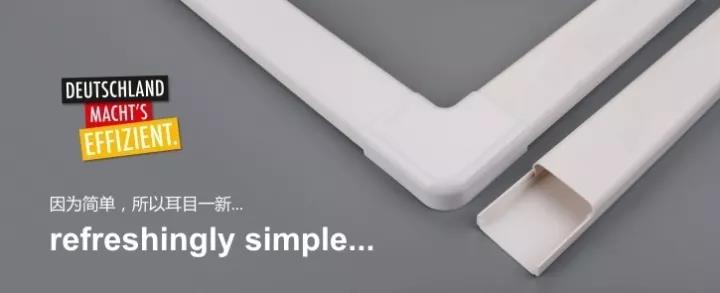

德國集美科明裝管道專用蓋槽系統

 安裝組件

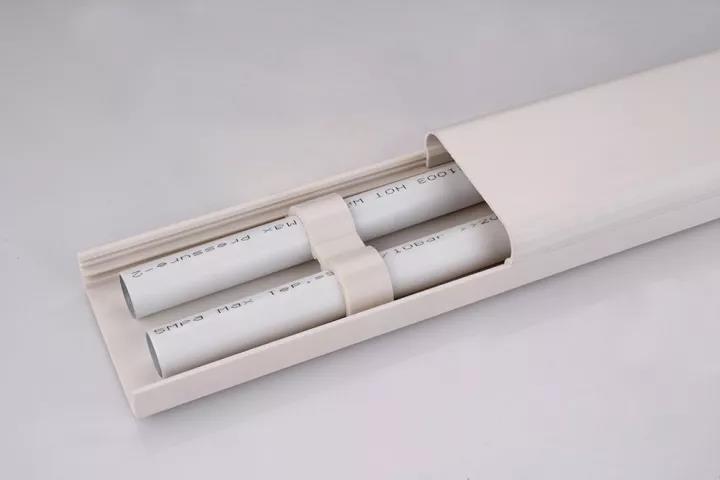

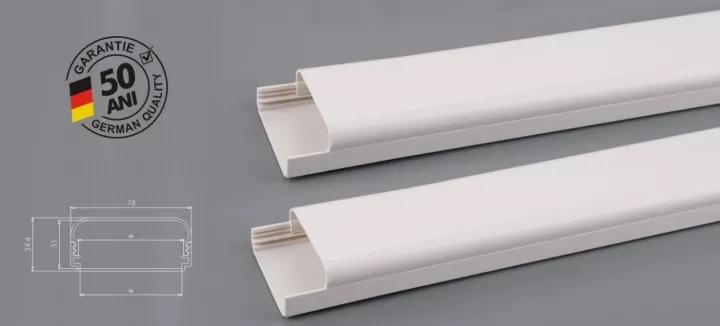

蓋槽系列
 柔韌度高，不易折斷；材質十分輕便，易于搬運。柔韌度高，不易折斷；材質十分輕便，易于搬運。

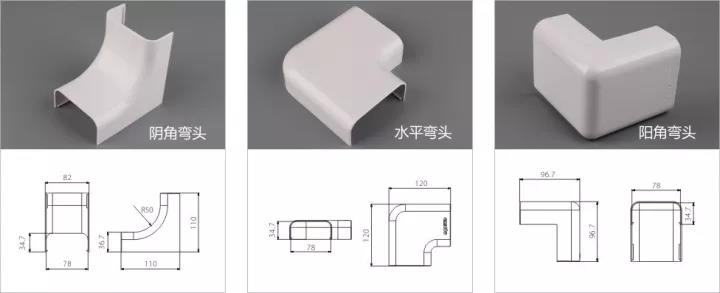

彎頭系列
用于遮蓋因轉角而裸露在外的管件，確保室內的整體美觀度。

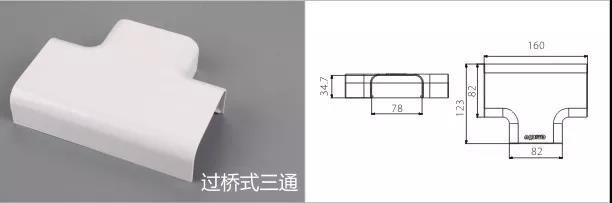

三通系列
適合遮蓋過橋式三通管件。

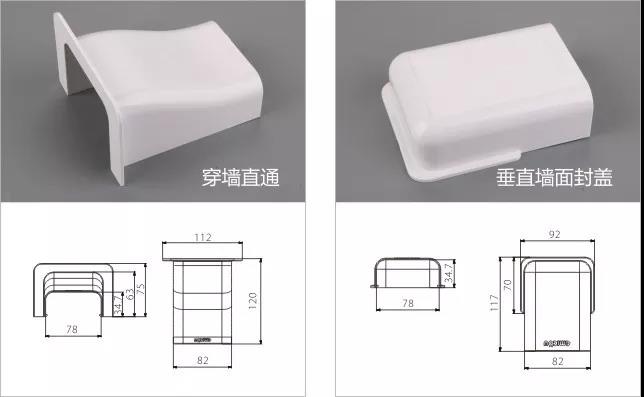

封蓋系列
用于遮蓋墻角穿孔區域。

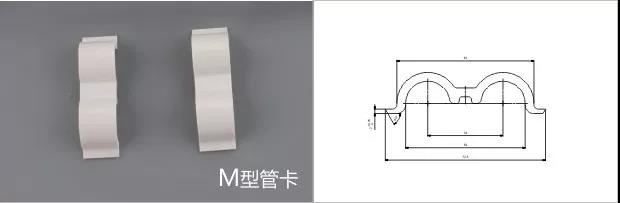

M型管卡
用于 固定 管道

德國集美科明裝管道專用蓋槽系統

 安裝步驟

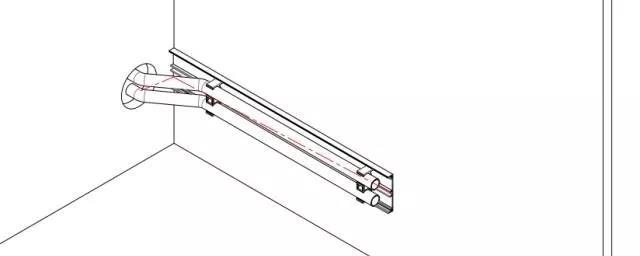

1、安裝底槽
盡量用紅外線定位，確保走管橫平豎直

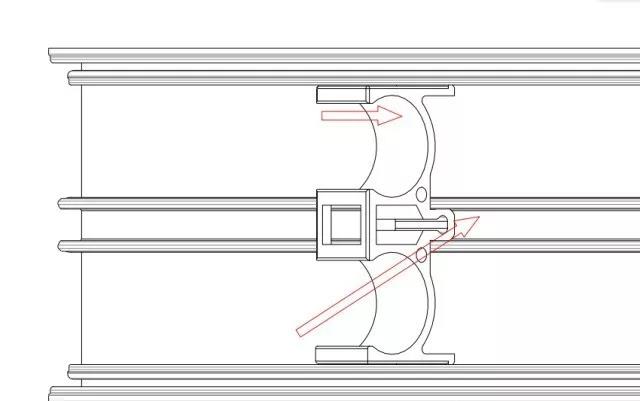

2、安裝管卡
建議間隔1米左右安裝一個管卡

3.安裝管道及管件

4.安裝蓋板及配件后完畢
 先安裝直管蓋板，再安 裝三通、彎頭等配件

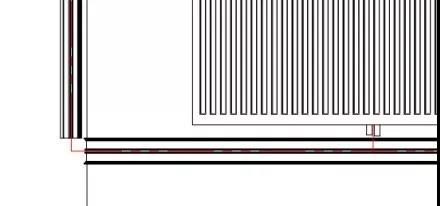

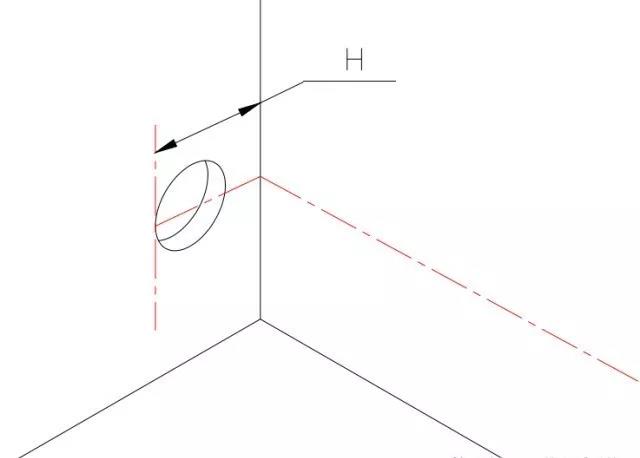

特殊部位安裝說明(一)： H為孔的外圓側到墻角的距離：≤13cm

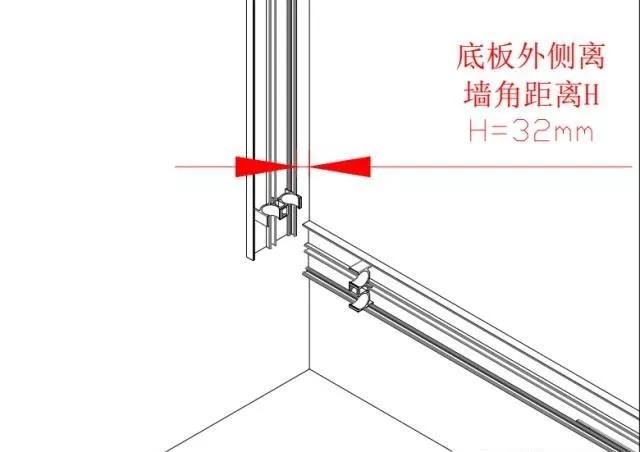

直角墻壁開孔處理（2）
底板的中心盡量和孔的中心在一條水平線上



特殊部位安裝說明（二）：

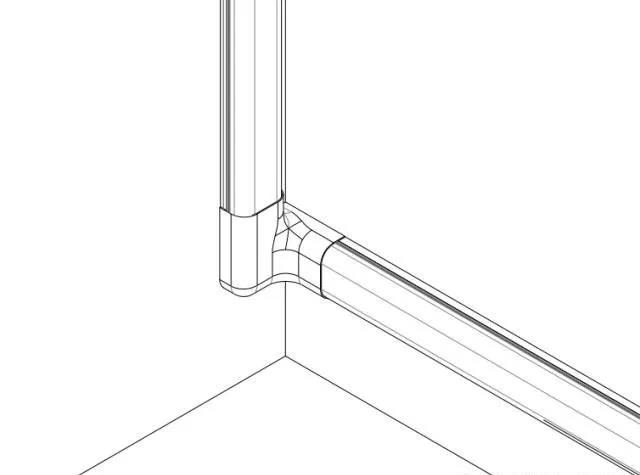

墻角S彎(3D彎）處理（1）

墻角S彎（3D彎）處理（2）



特殊部位安裝說明（三）：

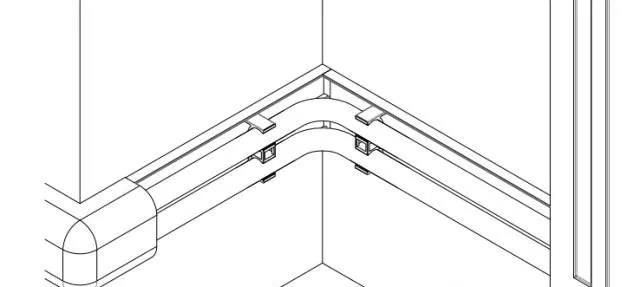

陰角彎處理
陰角彎可以不使用管件，直接用機械工具彎成90度

特殊部位安裝說明（四）：

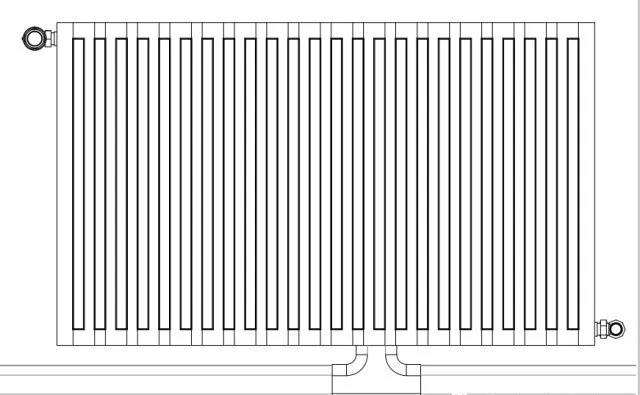

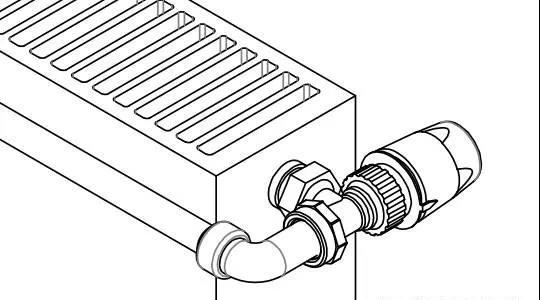

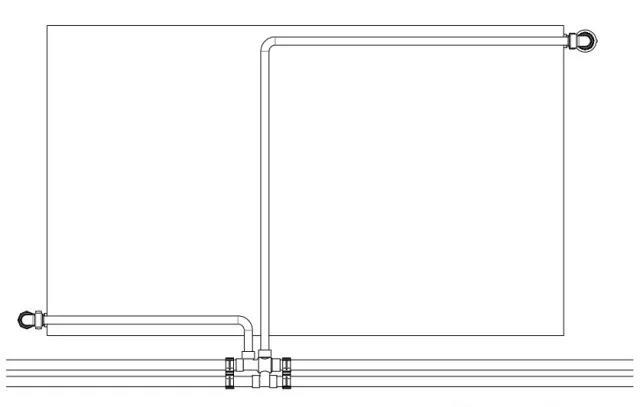

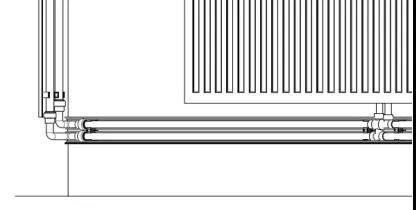

側進側出散熱器接管，用一體化過橋三通，建議管道從散熱器背后走管





效果圖對比

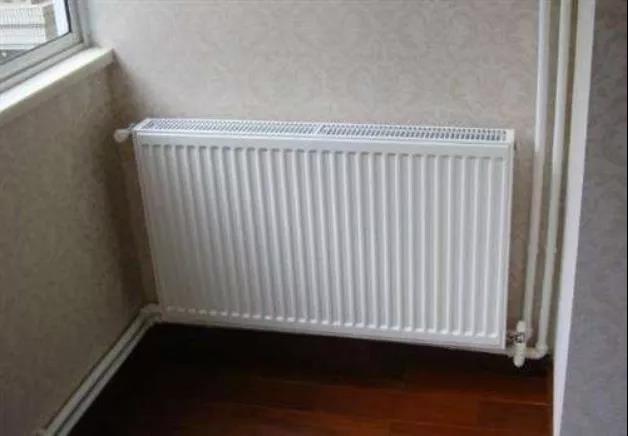

未安裝 槽板 效果圖
• 影響整體裝修風格與美觀度
• 易造成安全隱患，危及家中老人
• 管道裸露在外，易積灰，縫隙不易清理

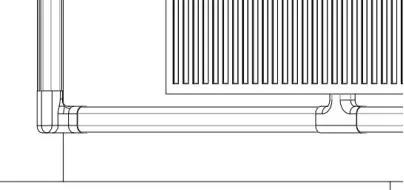

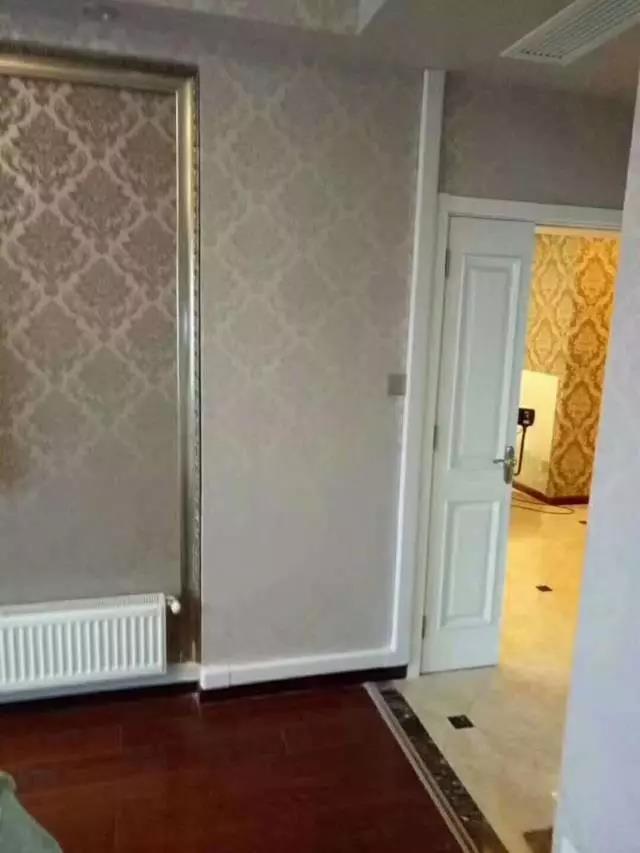

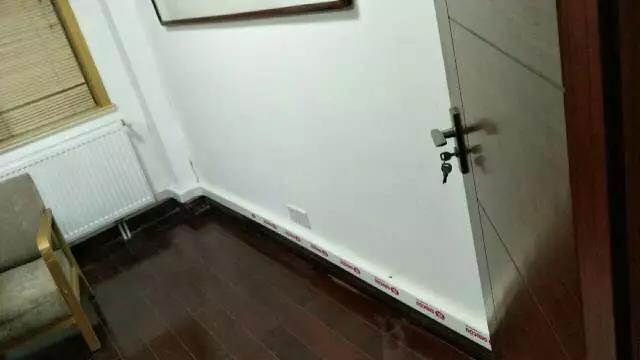

按裝 槽板 效果圖
• 保證明裝暖氣片的使用效果及散熱質量
• 簡潔美觀，可與目前裝修風格搭配
• 隱蔽連接管道，有效的保護供暖管道，也避免不被管道燙傷


• 明裝暖氣片管道線槽安裝不需額外工具，直接按壓管卡即可輕松固定管路，滿足散 熱器多種連接需求，
靈活性強，尤其適合 事后安裝改造工程


如果您還想了解更多關于地暖的資訊，請關注德國集美科官方微信
